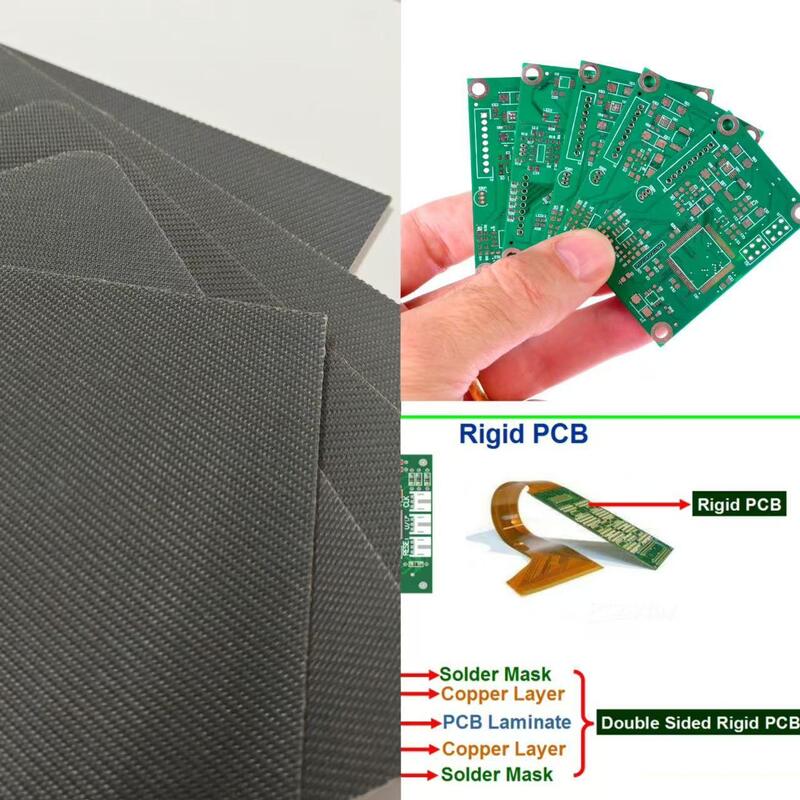

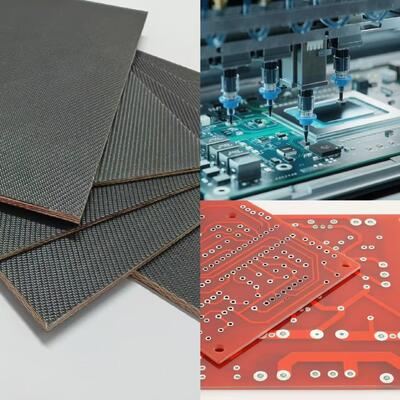

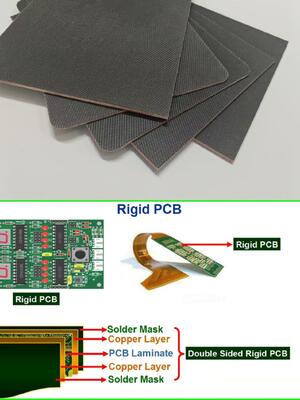

Tampon ve Su Emme Standart Sert Baskılı Devre Kartı PCB Yastık Pedi MKCP-PCB-G2
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | MK |
| Model numarası: | MKCP-PCB-G2 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 adet |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | İhracat paketi |
| Teslim süresi: | Ön ödemeyi aldıktan sonra 15 gün |
| Ödeme koşulları: | L/C,D/A,D/P,T/T,Western Union |
| Yetenek temini: | Ayda 10000 PCS |
|
Detay Bilgi |
|||
| Vurgulamak: | Sert PCB yastık yastığı,Su emici PCB yastığı,Standart katmanlı PCB yastığı |
||
|---|---|---|---|
Ürün Açıklaması
Tampon ve Su Emme Standart Sert Baskılı Devre Kartı PCB Yastık Pedi MKCP-PCB-G2
Sert PCB yastık pedi, sert baskılı devre kartı üretimi sırasında sıcak laminasyon tamponlaması için özel olarak tasarlanmıştır. Bu kırmızı sert yastıklı baskı pedi, sıcak preslenmiş kraft kağıdının yerini alarak sert PCB üretiminde boyutsal güvenliği ve stabiliteyi önemli ölçüde artırır. Olağanüstü laminasyon performansı ve yüksek stabiliteye sahiptir, PCB üretim sürecinde verimi ve verimliliği büyük ölçüde artırır.
Ürün Özellikleri
- 300-500 laminasyon döngüsü için yeniden kullanılabilir, PCB üretim maliyetlerini önemli ölçüde azaltır
- Sıcak pres kraft kağıdına kıyasla düzlük, aşınma direnci, boyut artış oranı ve kalınlık değişiminde üstün performans
- Mükemmel yüksek sıcaklık dayanımı, karbonlaşma veya kırılganlık olmadan 280°C'ye kadar sürekli çalışma
- İstikrarlı sıkıştırma artışı ve genleşme katsayısı ile olağanüstü tamponlama etkisi ve termal iletkenlik
- Alev geciktirici, toksik olmayan, kokusuz, tozsuz ve talaşsız özellikleriyle iyi yırtılma direnci
- Optimum performans için mükemmel nefes alabilirlik
Ürün Yapısı
Sert PCB yastık pedleri, laminasyon yığınındaki konumlarına bağlı olarak iki konfigürasyonda mevcuttur. Üst ve alt yastık pedleri PCB laminasyon levha paketinin uç kısımlarında konumlandırılırken, orta katman yastık pedleri PCB katmanları arasında kullanılır. Orta katman pedleri tipik olarak 1,5-2,0 mm kalınlığında olup üst ve alt pedlerin kalınlığı 4,0 mm ile 6,5 mm arasında değişir.
Bu tamponlama pedleri (aynı zamanda baskı pedleri, yastıklama pedleri, tamponlama pedleri veya sıcak presleme yastıkları olarak da bilinir), orta katmanlardaki fiziksel tamponlama işlemleri ve birden fazla sayfa değişimi gerektiren manuel işlemler için idealdir. Otomatik PCB laminasyon işlemleri için de aynı derecede uygundurlar; birden fazla sıcak preslenmiş kraft kağıdının tek bir ped ile değiştirilmesini sağlarlar ve üretim malzemesi maliyetlerini en az %20 azaltırlar.
Katman Bileşimi
- Nano yüksek sıcaklığa dayanıklı kaplama
- Fiberglas kumaş
- Yüksek molekül ağırlıklı polimer
- Çekme yırtılma tabakası
- Polimer agregaları
- Fiberglas kumaş
- Nano yüksek sıcaklığa dayanıklı kaplama
Teknik Parametreler
| Parametre | Şartname |
|---|---|
| Servis Ömrü | 300-500 döngü |
| Yüksek Sıcaklık Dayanımı | ≤280°C |
| Kalınlık (Üst/Alt Ped) | 4mm-6,5mm |
| Kalınlık (Orta Katman Ped) | 1,5-2,0 mm |
| Kalınlık Toleransı | ±0,3 mm |
| Standart Boyutlar (L*W) | 1500*1300mm, 1300*780mm, 1170*690mm, 1160*665mm, 1180*660mm, 1295*788mm, 27,5"*24", 45"*51", 59"*51" |
| Boyut Toleransı | ±2mm |
| Çekme Dayanımı | ≥ 25 MPa |
| Tampon Standardı | ≥ %12 |
| Su Emme Standardı | < %8 (%3-8) |
Uygulamalar
PCB laminasyon yastığı baskı pedi, PCB yastık matı, PCB tamponlama pedi veya PCB sıcak pres pedi olarak da bilinen bu ürün, PCB baskılı devre kartı laminasyon işlemini tamamlamak için gerekli tamponlama ve tamponlama malzemesi olarak hizmet eder. Geliştirilmiş verimlilik ve azaltılmış malzeme maliyetleri ile yüksek kaliteli PCB üretiminin sağlanmasında kritik bir bileşendir.
