Kütle-Lam Plakası ve Pin-Lam Plakası Baskılı Devre Kartı PCB Laminasyon Çelik Plaka MKSP-PCB-400
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | MK |
| Model numarası: | MKSP-PCB-400 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 50 adet |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | İhracat paketi |
| Teslim süresi: | Ön ödemeyi aldıktan sonra 15 gün |
| Ödeme koşulları: | Western Union,T/T,D/P,D/A,L/C |
|
Detay Bilgi |
|||
| Çelik Malzeme:: | Japon NAS630 ve NAS301 (NAS630 çoğunlukla seçilir veya kullanılır). | Geleneksel kalınlık (mm):: | 1,6, 1,5, 1,8, 2,0 mm |
|---|---|---|---|
| çalışma sıcaklığı: | ≤400 ℃ | Ortalama termal genleşme katsayısı (10-6/℃): | 10~12,15-17 |
| PCB laminasyon çelik plakasının geleneksel boyutları (mm cinsinden l * w): | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*11 20/1280*1070/1280*970/1270 | Hizmet ömrü:: | 8-10 yıl (Not: tekrarlanan kullanımdan sonra çelik plaka daha ince hale gelecektir. Plaka kalınlığı |
| Vurgulamak: | Kütle-Lam Plaka PCB laminasyon çeliği,Pin-Lam Plaka PCB laminasyon çeliği,MKSP-PCB-400 lamine çelik levha |
||
Ürün Açıklaması
PCB Laminasyon Çelik Levha MKSP-PCB-400
MKSP-PCB-400 Baskılı Devre Kartı Laminasyon Çelik Plakası, PCB laminasyon işlemleri için özel olarak tasarlanmış yüksek hassasiyetli, güvenilir bir çözümdür. Birinci sınıf Japon çelik malzemeleri ve gelişmiş üretim teknikleri kullanılarak üretilen bu çelik levha, PCB laminatörlerde olağanüstü performans sunar.
Ürüne Genel Bakış
PCB Laminasyon Çelik Plakamız, PCB laminatörlerde olgun ve güvenilir bir bileşen olarak kendini kanıtlamıştır. PCB laminasyon işlemlerinin katı gereksinimlerini karşılayan yüksek hassasiyetli lamine çelik levhalar ve bölme çelik levha serileri sağlama konusunda uzmanız.
Baskılı Devre Kartları, elektronik endüstrisinde önemli bileşenler olarak hizmet eder ve yalıtım malzemeleri üzerindeki iletken bakır folyo desenleri aracılığıyla elektronik bileşenler arasında elektriksel bağlantılar sağlar. Laminasyon çelik plakalarımız bu kritik üretim sürecini hassasiyet ve güvenilirlikle destekler.
Temel Özellikler
- Birinci sınıf Japon çelik malzemelerinden üretilmiştir (NAS630 ve NAS301)
- Gelişmiş ısıl işlem teknolojisi ve taşlama üretim süreçleri
- Daha uzun servis ömrüyle minimum yüksek sıcaklıkta çarpılma
- Üstün termal iletkenlik ve termal genleşme katsayısı
- Yüksek korozyon direnci ve olağanüstü sertlik
- Çeşitli laminasyon çelik levha yıkama makineleriyle uyumlu
Teknik Özellikler
Çelik Malzeme:Japon NAS630 ve NAS301 (öncelikle NAS630 kullanılır)
Geleneksel Kalınlık:1,6 mm, 1,5 mm, 1,8 mm, 2,0 mm
Hizmet Ömrü:8-10 yaş (1,3 mm'nin altında kalınlık önerilmez)
Standart Boyutlar (mm olarak U × G):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
Geleneksel Kalınlık:1,6 mm, 1,5 mm, 1,8 mm, 2,0 mm
Hizmet Ömrü:8-10 yaş (1,3 mm'nin altında kalınlık önerilmez)
Standart Boyutlar (mm olarak U × G):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
Performans Parametreleri
| Parametre | NAS630 Kütle Lam | NAS630 Pin-Lam | NAS301 Kütle Lam | NAS301 Pin-Lam |
|---|---|---|---|---|
| Kalınlık | 1,0-2,5 mm | 1,0-2,5 mm | 1,0-1,8 mm | 1,0-1,8 mm |
| Genişlik | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| Uzunluk | ≤2410mm | ≤2410mm | ≤3150mm | ≤3150mm |
| Kalınlık Toleransı | ±0,05 mm | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Yüzey Pürüzlülüğü | Ra≤0,15μm Rz≤1,5μm | Ra≤0,15μm Rz≤1,5μm | Ra≤0,15μm Rz≤1,5μm | Ra≤0,15μm Rz≤1,5μm |
| Çarpılma Derecesi | ≤3 mm/M | ≤3 mm/M | ≤3 mm/M | ≤3 mm/M |
| L/W Boyut Toleransı | ±1 mm | ±1 mm | ±1 mm | ±1 mm |
| Akma Dayanımı | ≥1175 N/mm² | ≥1175 N/mm² | ≥520 N/mm² | ≥520 N/mm² |
| Çekme Dayanımı | ≥1400 N/mm² | ≥1400 N/mm² | ≥520 N/mm² | ≥520 N/mm² |
| Sertlik HRC | 50HRC±2 | 50HRC±2 | 44HRC±2 | 44HRC±2 |
| Çalışma Sıcaklığı | ≤400°C | ≤400°C | ≤400°C | ≤400°C |
| Isı İletkenliği | ≥25W/MK, 300°C'de | ≥25W/MK, 300°C'de | ≥18W/MK, 300°C'de | ≥18W/MK, 300°C'de |
| Termal Genleşme Katsayısı | 10~12 ×10⁻⁶/° | 10~12 ×10⁻⁶/° | 15~17 ×10⁻⁶/°C | 15~17 ×10⁻⁶/°C |
Uygulamalar
Ayrıca PCB lamine çelik levha, PCB preslenmiş çelik levha, PCB bölme çelik levha, PCB ayna çelik levhalar veya PCB preslenmiş çelik levha olarak da bilinir. Yüksek hassasiyetli laminasyon çelik plakalarımız BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI ve DIPUER sistemleri dahil olmak üzere çeşitli PCB laminatörlerinde yaygın olarak kullanılmaktadır.

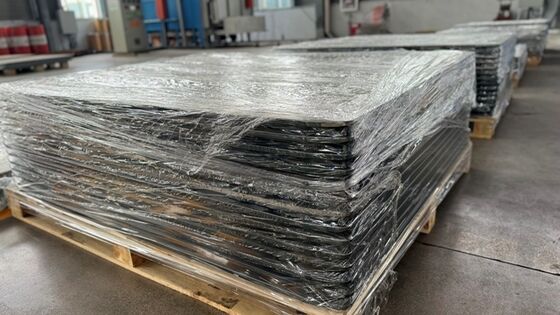

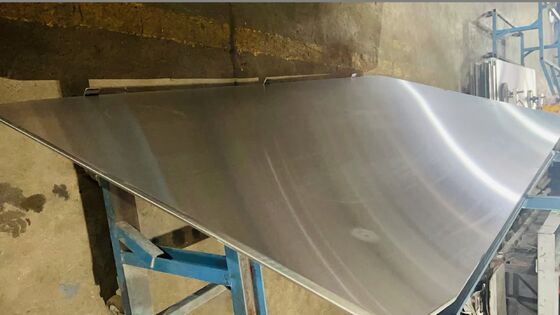

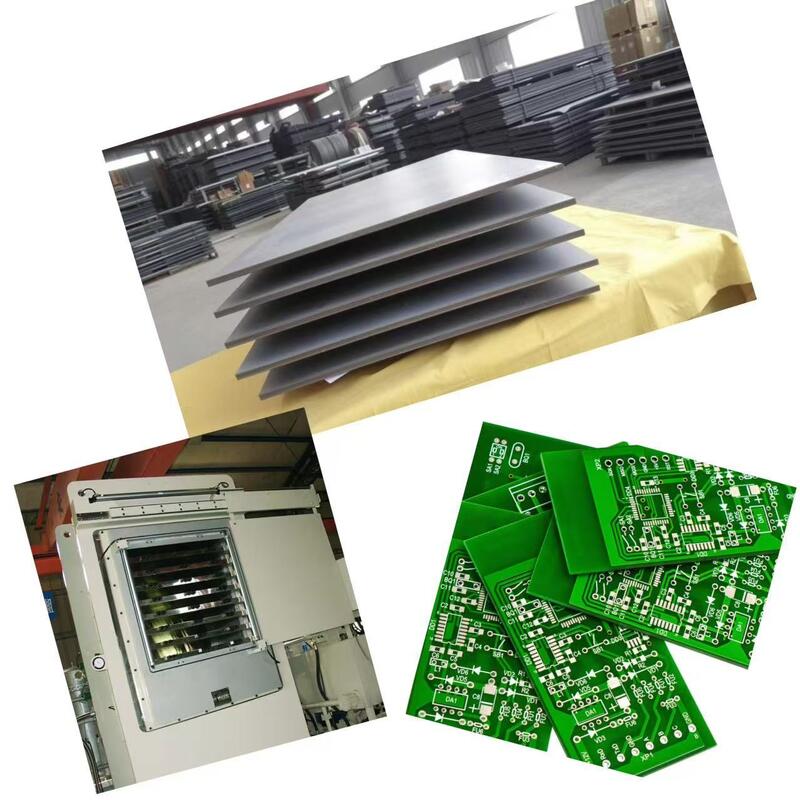

Ürün Görselleri
