50HRC Sertlik 1.0-2.0mm Kalın Kütle/Pin-Lam plakasıBaskılı Devre Kartı PCB/CCL Pres Plakası MKSP-D420
Ürün ayrıntıları:
| Marka adı: | MK |
| Model numarası: | MKSP-D420 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 adet |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | İhracat paketi |
| Teslim süresi: | Ön ödemeyi aldıktan sonra 15 gün |
| Ödeme koşulları: | Western Union,T/T,D/P,D/A,L/C |
|
Detay Bilgi |
|||
| Çelik malzeme: | Dura420 | Normal Kalınlık (mm):: | 1,0, 1,2, 1,5, 1,6, 1,8, 2,0 mm |
|---|---|---|---|
| Yüzey Pürüzlülüğü (UM): | RA≤0.15 RZ≤1.5 | Normal boyutlarda bakır kaplı laminat CCL laminasyon çelik plakası/pres plakası (mm cinsinden l * w): | 1910*1270/2210*1270/2220*1270. |
| Normal boyutlar PCB laminasyon çelik plakası/pres plakası (mm'de l*w):: | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*112 0/1280*1070/1280*970/1270 | Servis ömrü: | 5-8 yıl (Not: Tekrarlanan kullanımdan sonra çelik plaka daha ince hale gelecektir. Plaka kalınlığı 1 |
| Vurgulamak: | 50HRC sertlikte lamine çelik levha,1.0-2.0mm kalınlığında PCB baskı plakası,MKSP-D420 pin-lam plakası |
||
Ürün Açıklaması

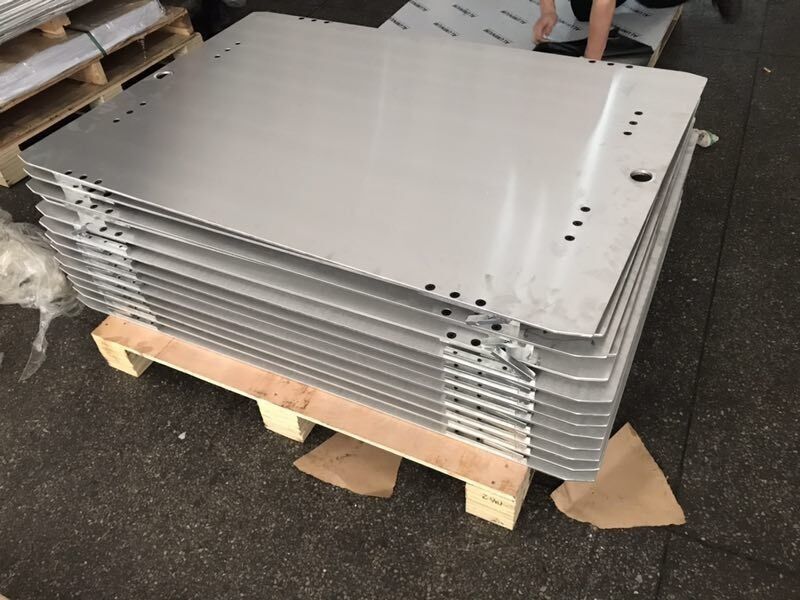

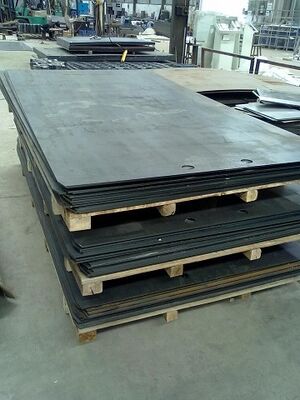

50HRC Sertlik 1.0-2.0mm Kalınlık kütlesi/Pin-Lam plaka basılı devreler PCB/CCL baskı plaka MKSP-D420
MKSP-D420 PCB / CCL Basın Plağı, PCB ve bakır kaplı laminat laminatlama süreçlerinde güvenilir performans için tasarlanmış Alman Dura420 çelik malzemesini kullanır.Bu yüksek hassasiyetli laminatör çelik levha, zorlu üretim uygulamaları için olağanüstü dayanıklılık ve hassasiyet sunar..
Ürün Özellikleri
- PCB ve CCL uygulamaları için güvenilir laminatör performansı
- Uzun kullanım ömrü olan en düşük yüksek sıcaklıklı çarpıklık
- Enerji verimliliği için üstün ısı iletkenliği ve ısı genişleme katsayısı
- Yüksek korozyon direnci ve sertlik derecesi
- Çeşitli laminat çelik plaka yıkama makineleri ile uyumludur
Teknik özellikler
- Çelik malzemesi:Dura420
- Kullanılabilir kalınlık:1.0, 1.2, 1.5, 1.6, 1.8, 2.0 mm
- Kullanım süresi:5-8 yıl
- PCB plaka boyutları (L × W mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
- CCL plaka boyutları (L × W mm):1910×1270, 2210×1270, 2220×1270
Kullanım notu:Tekrarlanan kullanımdan sonra, çelik levha daha ince hale gelir. Plak kalınlığı 1.3 mm'den daha az hale getirildikten sonra kullanmaya devam etmemek önerilir.Deformasyon veya bükülme oluşmamasını sağlamak.
Performans parametreleri
| Parametreler | Mass-Lam plakaları | Pin-Lam plaka |
|---|---|---|
| Kalınlığı | 1.0-2.0mm | 1.0-2.0mm |
| Genişliği | ≤1300 | ≤1300 |
| Uzunluk | ≤ 2410 | ≤ 2410 |
| Kalınlık Toleransı | ±0.10 | ±0.10 |
| Yüzey Kabalığı | Ra≤0,15 Rz≤1.5 | Ra≤0,15 Rz≤1.5 |
| Yerleştirme delik toleransı | - Hayır. | ±0.10 |
| Kırılganlık Toleransı | - Hayır. | +0,10/-0 mm |
| Döşeme Derecesi | ≤3mm/M | ≤3mm/M |
| L/W Boyut Toleransı | ±1mm | ±1mm |
| Üretim Gücü | ≥1175 N/mm2 | ≥1175 N/mm2 |
| Çekim Gücü | ≥1400 N/mm2 | ≥1400 N/mm2 |
| Genişletilebilir | % ≥ 5 | % ≥ 5 |
| Sertlik HRC | 50HRC±2 | 50HRC±2 |
| Çalışma sıcaklığı | ≤ 400°C | ≤ 400°C |
| Paralellik | ≤0.03 | ≤0.03 |
| Çapraz sapma | 1-2 mm | 1-2 mm |
| Isı İleticiliği | 300°C'de ≥25W/MK | 300°C'de ≥25W/MK |
| Ortalama ısı genişleme katsayısı | 10~12 (10−6/°C) | 10~12 (10−6/°C) |
Başvurular

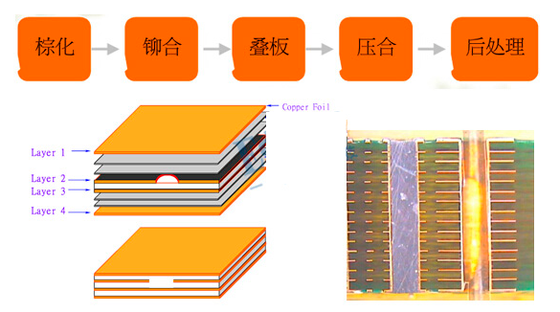

Bu PCB katmanlı çelik levha, PCB katmanlı çelik levha, PCB presli çelik levha, PCB bölme çelik levha, PCB çelik baskı levhası, PCB ayna çelik levha olarak da bilinir.veya PCB presleme çelik plakaÖzellikle basılı devre kartı ve bakır kaplı laminat üretiminde yüksek hassasiyetli laminat işlemleri için tasarlanmıştır.
