CCL Laminasyon Çelik Taşı Japonya Yüksek hassasiyetli NAS Alaşımlı Çelik Taşı Bakır Kaplama Laminat Sıcak Presleme için
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | MK |
| Model numarası: | MKSP-CCL-400 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 50 adet |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Deniz veya hava taşımacılığı için uzun mesafeye uygun uygun yumuşak koruyucu malzemelerle sağlam kon |
| Teslim süresi: | 10-20 iş günü |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union |
| Yetenek temini: | Ayda 10000 metrekare |
|
Detay Bilgi |
|||
| Ana Çelik Sınıfı: | Japon NAS630 (tercih edilir), NAS301 | Geleneksel Kalınlık: | 1,5 mm / 1,6 mm / 1,8 mm / 2,0 mm |
|---|---|---|---|
| Servis ömrü: | 8-10 yıl uzun vadeli yeniden kullanılabilir hizmet | Standart Boyutlar (U*G mm): | 2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787 vb. |
| Ürün adı: | CCL Laminasyon Çelik Levha | Kalınlık aralığı: | 1,0–2,5 mm |
| Vurgulamak: | Japon yüksek hassasiyetli NAS alaşımlı çelik plaka,Sıcak presleme için CCL laminatör çelik plaka,Bakır kaplı laminat çelik levha |
||
Ürün Açıklaması

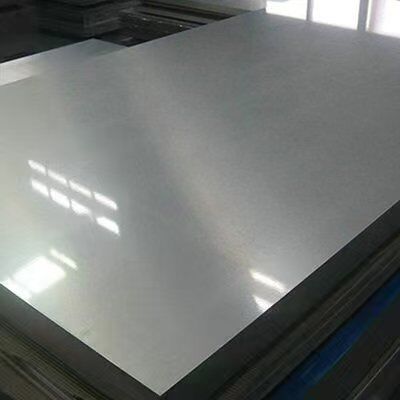

CCL Laminasyon Çelik Plakası - Japon Yüksek Hassasiyetli NAS Alaşımlı Çelik
Özellikle bakır kaplı laminat (CCL) sıcak presleme üretimi için tasarlanmış, olağanüstü hassasiyet ve dayanıklılık ile öne çıkan premium laminat çelik plaka.
Ürün Genel Görünümü
MKSP-CCL-400, sadece Bakır Kaplı Laminat (CCL) sıcak presleme üretimi için tasarlanmış olgun, yüksek hassasiyetli laminasyon çelik plaka.CCL ve PCB laminatör yardımcı malzemelerinde yıllarca uzmanlaşmış, büyük boyutlu CCL levhalarının sıkı yüksek sıcaklıklı presleme gereksinimlerini tam olarak karşılayan birinci sınıf laminatör çelik levhaları sağlıyoruz.
Bu seri, ithal edilen Japon NAS metalürjik hammaddeleri, esas olarak NAS630 ve NAS301 yüksek genişleme katsayısı yağış sertleştirme çeliklerini benimser.Gelişmiş ısı işleme ve hassas öğütme teknolojisi ile desteklenir, çelik plaka son derece yüksek sertliğe, son derece düşük yüzey kabalığına ve mükemmel ısı iletkenliğine sahiptir.
BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI ve DIPUER gibi yaygın olarak kullanılan CCL laminatlı levha, presleme çelik levhası,Bölme plağı ve ayna çelik plağı, yüksek kaliteli CCL imalatı için bir çekirdek hassas yardımcı malzemedir.
Bakır kaplı laminat (CCL) nedir?
Bakır Kaplı Laminat (CCL), yüksek sıcaklıklı sıcak presleme yoluyla tek veya çift taraflı bakır folyo ile reçine ile ısıtılmış elektronik cam lif kumaştan yapılmış kompozit bir altyapıdır.Tüm PCB ürünlerinin temel malzemesi olarak, bitmiş basılı devre plakalarının devre sinyali iletim hızını, yalıtım performansını, işleme istikrarını ve uzun vadeli güvenilirliğini belirler.
Temel özellikler ve kullanım süresi
- Ana çelik sınıfı:Japonca NAS630 (tercihen), NAS301
- Geleneksel kalınlık:1.5mm / 1.6mm / 1.8mm / 2.0mm
- Kullanım süresi:8-10 yıllık uzun süreli tekrar kullanılabilir hizmet
- Kullanım Hatırlatması:Kalınlığı 1.3 mm'den düşük olduğunda değiştirin; 1.3-1.6 mm kalınlığında plakalar sıfır deformasyon, sıfır bükülme ve standart sertliği korumalıdır
Standart Boyutlar (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Temel Ürün Avantajları
| Performans Ürünü | Ürün Avantajları |
|---|---|
| Üst düzey ham madde | Yapon NAS630/NAS301 çelik hammaddelerini kullanır, istikrarlı bir laminatör performansı için olgun ısı işleme ve hassas öğütme sanatına sahiptir |
| Ultra Düşük Deformasyon | Sürekli yüksek sıcaklıkta presleme altında asgari bükülme, düz ve tekdüze CCL kart yüzeyinin sağlanması |
| Mükemmel Termal Performans | Optimize edilmiş termal iletkenlik ve istikrarlı termal genişleme katsayısı, laminatör sırasında tutarlı ısı aktarımını gerçekleştirir |
| Yüksek dayanıklılık ve sertlik | Yüksek korozyon direnci ve yüksek yapı sertliği, uzun döngü endüstriyel üretimi destekler |

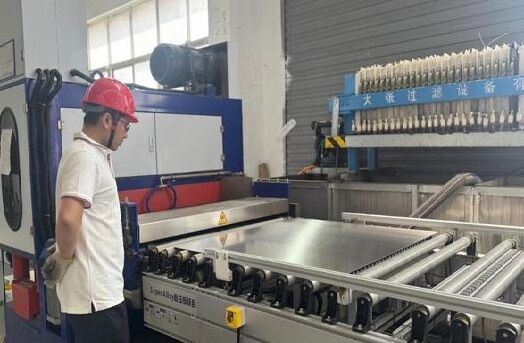

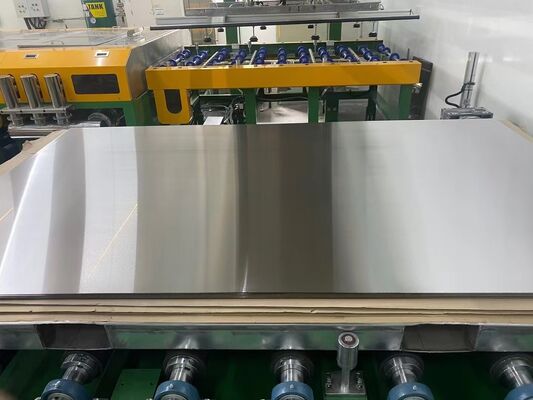

| Güçlü Uyumluluk | Tüm endüstriyel çelik plaka yıkama makinelerine ve yaygın CCL sıcak baskı ekipmanlarına tamamen uyarlanabilir |
Tam Performans Parametresi Karşılaştırması
| Teknik madde | NAS630 Kütle-Lam plaka | NAS630 Pin-Lam plaka | NAS301 Kütle-Lam plaka | NAS301 Pin-Lam plaka |
|---|---|---|---|---|
| Kalınlık aralığı | 1.0-2,5 mm | 1.0-2,5 mm | 1.0-1.8mm | 1.0-1.8mm |
| Maksimum Genişlik | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| Maksimum Uzunluk | ≤ 2410 mm | ≤ 2410 mm | ≤3150mm | ≤3150mm |
| Kalınlık Toleransı | ±0,05 mm | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Yüzey Kabalığı | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm |
| Yerleştirme delik toleransı | - Hayır. | +0.1/-0 mm | - Hayır. | +0.1/-0 mm |
| Kırılganlık Toleransı | - Hayır. | +0,05/-0 mm | - Hayır. | +0,05/-0 mm |
| Döşeme Derecesi | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| L&W Boyut Toleransı | ±1mm | ±1mm | ±1mm | ±1mm |
| Üretim Gücü | ≥1175 N/mm2 | ≥1175 N/mm2 | ≥1175 N/mm2 | ≥1175 N/mm2 |
| Çekim Gücü | ≥1400 N/mm2 | ≥1400 N/mm2 | ≥520 N/mm2 | ≥520 N/mm2 |
| Genişletilebilir | % ≥ 5 | % ≥ 5 | % ≥ 5 | % ≥ 5 |
| Sertlik (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Maksimum çalışma sıcaklığı | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| Paralellik | ≤0,03 mm | ≤0,03 mm | ≤0,03 mm | ≤0,03 mm |
| Çapraz sapma | 1 mm | 1 mm | 1 mm | 1 mm |
| Isı iletkenliği @300°C | ≥25 W/MK | ≥25 W/MK | ≥18 W/MK | ≥18 W/MK |
| Ortalama ısı genişleme katsayısı | 10~12 ×10−6/°C | 10~12 ×10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
