PCB Laminasyon Çelik Tablası Japon Yüksek Hassasiyetli NAS Alloy Çelik Tablası Basılı Devre Tablosu Sıcak Presleme için
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | MK |
| Model numarası: | MKSP-PCB-400 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 50 adet |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Deniz veya hava taşımacılığı için uzun mesafeye uygun uygun yumuşak koruyucu malzemelerle sağlam kon |
| Teslim süresi: | 10-20 iş günü |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union |
| Yetenek temini: | Ayda 10000 metrekare |
|
Detay Bilgi |
|||
| Ana Çelik Sınıfı: | Japon NAS630 (tercih edilir), NAS301 | Yüzey pürüzlülüğü: | Ra≤0,15μm, Rz≤1,5μm |
|---|---|---|---|
| Hizmet Genişletilebilirliği: | ≥%5 | Standart Boyutlar (U*G mm): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120mm vb. |
| Öğe Adı: | PCB Laminasyon Çelik Plakası | Maksimum çalışma sıcaklığı: | 1,0–≤400°C |
| Vurgulamak: | PCB Laminasyon Çelik Plakası,Japon yüksek hassasiyetli NAS alaşımlı çelik plaka,basılı devreler kartı sıcak presleme plağı |
||
Ürün Açıklaması

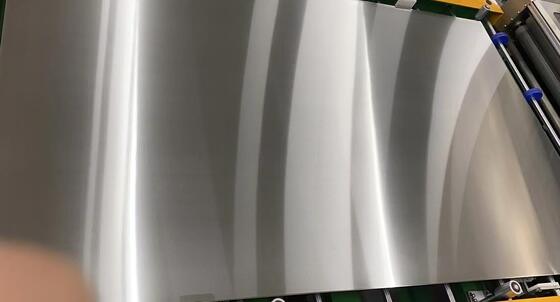

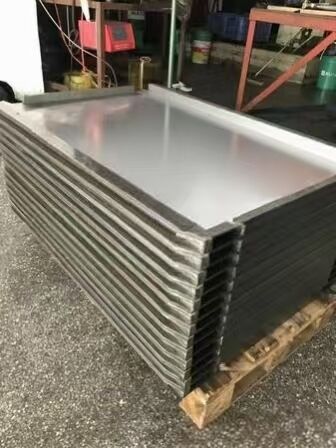

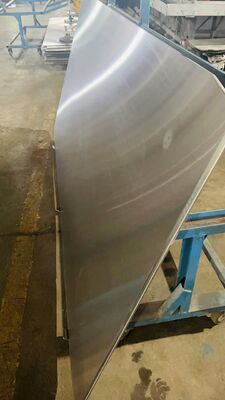

PCB Laminasyon Çelik Levha - Japon Yüksek Hassasiyetli NAS Alaşımlı Çelik
Baskılı Devre Kartı (PCB) sıcak presleme ve laminasyon işlemleri için özel olarak geliştirilmiş, ultra katı endüstriyel üretim standartlarını karşılayacak şekilde tasarlanmış profesyonel yüksek hassasiyetli laminasyon çelik levha.
Ürüne Genel Bakış
MKSP-PCB-400, Baskılı Devre Kartı (PCB) sıcak presleme ve laminasyon işlemleri için profesyonel olarak geliştirilmiş, olgun ve güvenilir, yüksek hassasiyetli bir laminasyon çelik levhadır. PCB ve CCL laminasyon yardımcı malzemesi endüstrisinde uzun yıllara dayanan derin katılımımızla, endüstriyel PCB üretiminin ultra katı presleme standartlarını tam olarak karşılayan yüksek hassasiyetli laminasyon ve bölme çelik levhaları tedarik etme konusunda uzmanız.
Bu ürün serisi, yüksek genleşme katsayılı yağışla sertleşen çelik NAS630 ve NAS301 (NAS630 tercih edilen kalitedir) dahil olmak üzere ithal Japon NAS metalurjik hammaddelerini benimser. Gelişmiş endüstriyel ısıl işlem ve ultra hassas taşlama teknolojisi ile birleştirilen çelik levha, ultra yüksek sertlik, ultra düşük yüzey pürüzlülüğü ve istikrarlı termal iletkenlik sağlar.
BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI ve DIPUER gibi ana akım PCB laminatör markalarıyla evrensel olarak uyumlu olup, dünya çapında yüksek verimli ve yüksek kaliteli PCB üretimi için temel hassas sarf malzemesi olarak hizmet veren PCB lamine levha, preslenmiş çelik levha, bölme plakası ve ayna çelik levha olarak geniş çapta tanınmaktadır.
PCB nedir?
Baskılı Devre Kartı (PCB), küresel elektronik endüstrisinde temel ve vazgeçilmez bir bileşendir. Yalıtım alt tabakaları üzerinde iletken bakır folyoyu şekillendirerek, neredeyse tüm tüketici, endüstriyel ve otomotiv elektronik cihazlarını kapsayan elektronik bileşenler için istikrarlı mekanik destek ve hassas elektriksel bağlantı sağlar. PCB laminasyonlu çelik plakaların düzlüğü, termal stabilitesi ve presleme homojenliği, bitmiş PCB kalitesini, devre stabilitesini ve üretim tutarlılığını doğrudan belirler.
Temel Özellikler ve Hizmet Ömrü
Ana Çelik Sınıfı:Japon NAS630 (tercih edilir), NAS301
Geleneksel Kalınlık:1,5 mm / 1,6 mm / 1,8 mm / 2,0 mm
Hizmet Ömrü:8-10 yıl uzun vadeli yeniden kullanılabilir hizmet
Kullanım Hatırlatması:Kalınlık 1,3 mm'nin altına düştüğünde değiştirin; 1,3-1,6 mm kalınlığındaki plakalar sıfır deformasyonu, sıfır çarpıklığı ve standart sertliği korumalıdır
Standart Boyutlar (U*G mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Temel Ürün Avantajları
| Performans Öğesi | Ürün Avantajları |
|---|---|
| Birinci Sınıf Japon Hammaddesi | Seri PCB üretiminde istikrarlı ve tutarlı laminasyon performansı sağlamak için gelişmiş ısıl işlem ve hassas taşlama işlemleriyle üretilen üst sınıf ithal Japon NAS630/NAS301 çeliğini benimser. |
| Ultra Düşük Yüksek Sıcaklıkta Çarpılma | Sürekli yüksek sıcaklıktaki presleme döngüleri altında minimum deformasyon ve çarpıklık, bitmiş PCB kartları için mükemmel düzlüğü korur ve ürün verimini büyük ölçüde artırır. |
| Üstün Termal Performans | PCB laminasyonu sırasında eşit ısı dağılımı ve dengeli basınç iletimi sağlayan optimize edilmiş termal iletkenlik ve kararlı termal genleşme katsayısına sahiptir. |
| Yüksek Sertlik ve Korozyon Direnci | Uzun süreli tekrarlanan endüstriyel preslemeye uyum sağlayan ve genel hizmet ömrünü uzatan mükemmel yapısal sertlik ve korozyon direnci. |
| Güçlü Ekipman Uyumluluğu | Sorunsuz seri üretim operasyonu için her türlü endüstriyel çelik levha yıkama makinesi ve ana akım PCB sıcak pres ekipmanıyla tamamen uyumludur. |
Tam Performans Parametresi Karşılaştırması (NAS630 / NAS301)
| Teknik Ürün | NAS630 Kütle Lam Plakası | NAS630 Pin-Lam Plaka | NAS301 Kütle Lam Plakası | NAS301 Pin-Lam Plaka |
|---|---|---|---|---|
| Kalınlık Aralığı | 1,0-2,5 mm | 1,0-2,5 mm | 1,0-1,8 mm | 1,0-1,8 mm |
| Maksimum Genişlik | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| Maksimum Uzunluk | ≤2410mm | ≤2410mm | ≤3150mm | ≤3150mm |
| Kalınlık Toleransı | ±0,05 mm | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Yüzey Pürüzlülüğü | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm |
| Konumlandırma Deliği Toleransı | -- | +0,1/-0 mm | -- | +0,1/-0 mm |
| Burç Yuvası Toleransı | -- | +0,05/-0 mm | -- | +0,05/-0 mm |
| Çarpılma Derecesi | ≤3 mm/M | ≤3 mm/M | ≤3 mm/M | ≤3 mm/M |
| L&W Boyut Toleransı | ±1 mm | ±1 mm | ±1 mm | ±1 mm |
| Akma Dayanımı | ≥1175 N/mm² | ≥1175 N/mm² | ≥1175 N/mm² | ≥1175 N/mm² |
| Çekme Dayanımı | ≥1400 N/mm² | ≥1400 N/mm² | ≥520 N/mm² | ≥520 N/mm² |
| Genişletilebilirlik | ≥%5 | ≥%5 | ≥%5 | ≥%5 |
| Sertlik (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Maksimum Çalışma Sıcaklığı | ≤400°C | ≤400°C | ≤400°C | ≤400°C |
| Paralellik | ≤0,03 mm | ≤0,03 mm | ≤0,03 mm | ≤0,03 mm |
| Çapraz Sapma | 1 mm | 1 mm | 1 mm | 1 mm |
| Isıl İletkenlik @300°C | ≥25 W/MK | ≥25 W/MK | ≥18 W/MK | ≥18 W/MK |
| Ortalama Termal Genleşme Katsayısı | 10~12 ×10⁻⁶/° | 10~12 ×10⁻⁶/° | 15~17 ×10⁻⁶/°C | 15~17 ×10⁻⁶/°C |
